IPv4 NETWORK ADDRESS
KONVERSI BINER ke DESIMAL
1. IPv4 Addresses
Binary adalah sistem penomor yang terdiri dari angka 0 dan 1 yang disebut bit. Sebaliknya, sistem penomor desimal terdiri dari 10 digit yang terdiri dari angka 0 – 9. Setiap alamat terdiri dari serangkaian 32 bit, dibagi menjadi empat bagian yang disebut oktet. Setiap oktet berisi 8 bit (atau 1 byte) dipisahkan dengan titik. Misalnya, PC1 dalam gambar ditetapkan alamat IPv4 11000000.10101000.00001010.00001010. Alamat gateway defaultnya adalah antarmuka Ethernet R1 Gigabit 11000000.10101000.00001010.000000001.
2. Notasi Posisi
Sistem notasi posisi desimal beroperasi Untuk menggunakan sistem posisi, cocokkan angka tertentu dengan nilai posisinya. Contoh dalam Gambar 2 menggambarkan bagaimana notasi posisi digunakan dengan angka desimal 1234. Sebaliknya, notasi posisi biner beroperasi seperti yang dijelaskan dalam Gambar 3. Klik judul baris untuk deskripsi setiap baris. Contoh dalam Gambar 4 menggambarkan bagaimana bilangan biner 11000000 sesuai dengan angka 192. Jika bilangan biner telah 10101000, maka angka desimal yang sesuai adalah 168.
3. Konversi Biner ke Desimal
Untuk mengonversi alamat biner IPv4 ke setara desimal putus-putusnya, bagi alamat IPv4 menjadi empat oktet 8-bit. Selanjutnya terapkan nilai posisi biner ke bilangan biner oktet pertama dan hitung sesuai. Misalnya, pertimbangkan bahwa 111000000.10101000.00001011.00001010 adalah alamat biner IPv4 dari host. Untuk mengonversi alamat biner menjadi desimal, mulailah dengan oktet pertama. Masukkan bilangan biner 8-bit di bawah nilai posisi baris 1 lalu hitung untuk menghasilkan angka desimal 192. Angka ini masuk ke oktet pertama dari notasi desimal putus-putus.
Selanjutnya konversi oktet kedua. Nilai desimal yang dihasilkan adalah 168, dan masuk ke oktet kedua. Konversikan oktet ketiga dan oktet keempat yang melengkapi alamat IP dan menghasilkan 192.168.11.10. menggunakan tabel notasi posisi biner untuk mengonversi alamat IP biner ke alamat desimal putus-putus, 192.168.11.10. Setiap gambar menunjukkan salah satu dari empat oktet yang dikonversi menjadi desimal.
4. Desimal ke Konversi Biner
Alat yang berguna adalah tabel nilai posisi biner. Berikut ini mengilustrasikan cara menggunakan tabel untuk mengonversi desimal ke biner:
1. Pertanyaan jika jumlah desimal oktet (n) sama dengan atau lebih besar dari bit yang paling signifikan (128). Jika tidak, maka masukkan biner 0 dalam nilai posisi 128. Jika ya, maka tambahkan biner 1 dalam nilai posisi 128 dan kurangi 128 dari angka desimal.
2. pertanyaan jika sisanya (n) sama dengan atau lebih besar dari bit paling signifikan berikutnya (64). Jika tidak, maka tambahkan biner 0 dalam nilai posisi 64, jika tidak tambahkan biner 1 dan kurangi 64 dari desimal.
3. pertanyaan jika sisanya (n) sama dengan atau lebih besar dari bit paling signifikan berikutnya (32). Jika tidak, maka tambahkan biner 0 dalam nilai posisi 32, jika tidak tambahkan biner 1 dan kurangi 32 dari desimal.
4. terus mengevaluasi desimal hingga semua nilai posisi telah dimasukkan menghasilkan nilai biner yang setara.
5. Contoh Konversi Desimal ke Biner
Nilai biner dari oktet pertama adalah 11000000.
nilai biner dari oktet ketiga adalah 10101000.
Oktet ketiga adalah 10. Dimungkinkan untuk melewati proses pengurangan dengan angka desimal yang lebih mudah atau lebih kecil. Misalnya, Gambar 9 menampilkan nomor biner yang dikonversi. Perhatikan bahwa akan cukup mudah untuk menghitung angka ini tanpa benar-benar melalui proses pengurangan (8 + 2 = 10). Nilai biner dari oktet kedua adalah 00001010.
Oktet keempat adalah 11 (8 + 2 + 1). Seperti yang ditunjukkan pada Gambar 10, nilai biner dari oktet keempat adalah 00001011.
STRUKUR IPv4 ADDRESS
1. Bagian Jaringan dan Host
Memahami notasi biner penting ketika menentukan apakah dua host berada dalam jaringan yang sama. Ingat bahwa alamat IPv4 adalah alamat hierarkis yang terdiri dari bagian jaringan dan bagian host. Saat menentukan porsi jaringan versus porsi host, perlu untuk melihat aliran 32-bit. Dalam aliran 32-bit, sebagian bit mengidentifikasi jaringan, dan sebagian bit mengidentifikasi host. Bit dalam bagian host alamat harus unik untuk mengidentifikasi host tertentu dalam jaringan.
2. Subnet Mask
tiga alamat IPv4 desimal putus-putus harus dikonfigurasi saat menetapkan konfigurasi IPv4 untuk menghosting:
1. IPv4 Address – alamat IPv4 unik host
2. Subnet Mask - Digunakan untuk mengidentifikasi bagian jaringan / host dari alamat IPv4
3. Gateway default - Mengidentifikasi gateway lokal (yaitu antarmuka router lokal alamat IPv4) untuk menjangkau jaringan jarak jauh
Subnet mask digunakan untuk menentukan alamat jaringan tempat perangkat berada. Alamat jaringan mewakili semua perangkat pada jaringan yang sama.
3. Logical AND
AND logis adalah salah satu dari tiga operasi biner dasar yang digunakan dalam logika digital. Dua lainnya adalah OR dan NOT. Sementara ketiganya digunakan dalam jaringan data, hanya AND yang digunakan dalam menentukan alamat jaringan. Logical AND adalah perbandingan dua bit yang menghasilkan hasil. Untuk mengidentifikasi alamat jaringan host IPv4, alamat IPv4 secara logis diredam, bit demi bit, dengan masker subnet. ANDing antara alamat dan subnet mask menghasilkan alamat jaringan.
4. The Prefix Length
ada metode singkatan alternatif untuk mengidentifikasi masker subnet yang disebut The Prefix Length. The Prefix Length adalah jumlah bit yang diatur ke 1 di masker subjaringan. Ini ditulis dalam "notasi garis miring", yang merupakan "/" diikuti dengan jumlah bit yang diatur ke 1. Oleh karena itu, hitung jumlah bit dalam topeng subnet dan prepend dengan garis miring.
5. Network, Host, and Broadcast Addresses
IPv4 UNICAST, BROADCAST and MULTICAST
1. Penugasan Alamat IPv4 Statis ke Host
beberapa perangkat memerlukan alamat IP tetap. Misalnya, printer, server, dan perangkat jaringan memerlukan alamat IP yang tidak berubah. Untuk alasan ini, perangkat ini biasanya diberi alamat IP statis. Host juga dapat dikonfigurasi dengan alamat IPv4 statis. Menetapkan alamat IP statis host dapat diterima dalam jaringan kecil. Namun, akan memakan waktu untuk memasukkan alamat statis pada setiap host dalam jaringan besar. Penting untuk mempertahankan daftar akurat alamat IP statis yang ditetapkan untuk setiap perangkat.
2. Penugasan Alamat IPv4 Dinamis ke Host
Host dapat memperoleh informasi alamat IPv4 secara otomatis. Host adalah klien DHCP dan meminta informasi alamat IPv4 dari server DHCP. Server DHCP menyediakan alamat IPv4, masker subnet, gateway default, dan informasi konfigurasi lainnya.
DHCP umumnya adalah metode yang disukai untuk menetapkan alamat IPv4 ke host di jaringan besar. Manfaat tambahan dari DHCP adalah alamat tidak ditetapkan secara permanen ke host tetapi hanya "disewakan" untuk jangka waktu tertentu. Jika host dimatikan atau diambil dari jaringan, alamat dikembalikan ke kumpulan untuk digunakan kembali. Fitur ini sangat membantu bagi pengguna seluler yang datang dan pergi pada jaringan
3. Komunikasi IPv4
Host yang berhasil terhubung ke jaringan dapat berkomunikasi dengan perangkat lain dengan salah satu dari tiga cara:
1. Unicast - Proses pengiriman paket dari satu host ke host individu
2. Broadcast - Proses pengiriman paket dari satu host ke semua host dalam jaringan
3. Multicast - Proses pengiriman paket dari satu host ke grup host yang dipilih, mungkin di jaringan yang berbeda
Ketiga jenis komunikasi ini digunakan untuk tujuan yang berbeda dalam jaringan data. Dalam ketiga kasus, alamat IPv4 dari host asal ditempatkan di header paket sebagai alamat sumber.
4. Unicast Transmission
Komunikasi Unicast digunakan untuk komunikasi host-to-host normal di klien / server dan jaringan peer-to-peer. Paket Unicast menggunakan alamat perangkat tujuan sebagai alamat tujuan dan dapat dirutekan melalui internetwork. Dalam jaringan IPv4, alamat unicast yang diterapkan ke perangkat akhir disebut sebagai alamat host. Untuk komunikasi unicast, alamat yang ditetapkan ke dua perangkat akhir digunakan sebagai alamat IPv4 sumber dan tujuan. Selama proses enkapsulasi, host sumber menggunakan alamat IPv4-nya sebagai alamat sumber dan alamat IPv4 host tujuan sebagai alamat tujuan. Alamat host IPv4 unicast berada di rentang alamat 0.0.0.0 hingga 223.255.255.255.
5. Broadcast Transmission
Broadcast traffic digunakan untuk mengirim paket ke semua host di jaringan menggunakan alamat siaran untuk jaringan. Dengan siaran, paket berisi alamat IPv4 tujuan dengan semua yang (1) di bagian host. Ini berarti bahwa semua host di jaringan lokal (domain siaran) akan menerima dan melihat paket. Banyak protokol jaringan, seperti DHCP, menggunakan siaran.
Siaran terarah dikirim ke semua host pada jaringan tertentu. Misalnya, host di jaringan 172.16.4.0/24 mengirim paket ke 172.16.4.255. Siaran terbatas dikirim ke 255.255.255.255. Secara default, router tidak meneruskan siaran.
6. Multicast Transmission
Transmisi multicast mengurangi lalu lintas dengan memungkinkan host mengirim satu paket ke sekumpulan host yang dipilih yang berlangganan ke grup multicast. Transmisi Multicast IPv4 telah memesan alamat 224.0.0.0 hingga 239.255.255.255 sebagai rentang multicast. Alamat multicast IPv4 224.0.0.0 hingga 224.0.0.255 hanya disediakan untuk multicasting di jaringan lokal. Alamat ini akan digunakan untuk grup multicast pada jaringan lokal.
Host yang menerima data multicast tertentu disebut klien multicast. Klien multicast menggunakan layanan yang diminta oleh program klien untuk berlangganan ke grup multicast. Setiap grup multicast diwakili oleh satu alamat tujuan multicast IPv4.
TIPE IPv4 ADDRESS
1. Public and Private IPv4 Addresses
Alamat IPv4 publik adalah alamat yang dirutekan secara global antara router ISP (Penyedia Layanan Internet). Ada blok alamat yang disebut alamat pribadi yang digunakan oleh sebagian besar organisasi untuk menetapkan alamat IPv4 ke host internal. Secara khusus, blok alamat pribadi adalah:
- 10.0.0.0 /8 atau 10.0.0.0 hingga 10.255.255.255
- 172.16.0.0 /12 atau 172.16.0.0 hingga 172.31.255.255
- 192.168.0.0 /16 atau 192.168.0.0 hingga 192.168.255.255
alamat dalam blok alamat ini tidak diizinkan di Internet dan harus difilter (dibuang) oleh router Internet. Router Penyedia Layanan Internet (ISP) akan melihat bahwa alamat IPv4 sumber dalam paket berasal dari alamat pribadi dan, oleh karena itu, membuang paket. Penerjemahan Alamat Jaringan (NAT) digunakan untuk menerjemahkan antara alamat IPv4 pribadi dan IPv4 publik. Ini biasanya dilakukan pada router yang menghubungkan jaringan internal ke jaringan ISP.
2. Alamat IPv4 Pengguna Khusus
- Loopback addresses (127.0.0.0 /8 or 127.0.0.1 to 127.255.255.254) – Lebih umum diidentifikasi hanya 127.0.0.1, ini adalah alamat khusus yang digunakan oleh tuan rumah untuk mengarahkan lalu lintas ke lalu lintas sendiri.
- Link-Local addresses (169.254.0.0 /16 or 169.254.0.1 to 169.254.255.254) – L ebih dikenal sebagai alamat IP Pribadi Otomatis (APIPA), mereka digunakan oleh klien DHCP Windows untuk mengkonfigurasi sendiri jika tidak ada alamat IP Pribadi Otomatis (APIPA) yang tersedia, mereka digunakan oleh klien DHCP
- TEST-NET addresses (192.0.2.0/24 or 192.0.2.0 to 192.0.2.255) – Alamat ini disisihkan untuk tujuan belajar mengajar dan dapat digunakan dalam dokumentasi dan contoh jaringan.
3. Legacy Classful Addressing
RFC membagi rentang unicast ke kelas tertentu yang disebut:
- Kelas A (0.0.0.0/8 hingga 127.0.0.0/8) - Dirancang untuk mendukung jaringan yang sangat besar dengan lebih dari 16 juta alamat host. Ini menggunakan awalan / 8 tetap dengan oktet pertama untuk menunjukkan alamat jaringan dan tiga oktet yang tersisa untuk alamat host.
- Kelas B (128.0.0.0 /16 – 191.255.0.0 /16) - Dirancang untuk mendukung kebutuhan jaringan ukuran sedang hingga besar dengan hingga sekitar 65.000 alamat host. Ini menggunakan awalan / 16 tetap dengan dua oktet urutan tinggi
- Kelas C (192.0.0.0 /24 – 223.255.255.0 /24) - Dirancang untuk mendukung jaringan kecil dengan maksimum 254 host. Ini menggunakan awalan / 24 tetap dengan tiga oktet pertama untuk menunjukkan jaringan dan oktet yang tersisa untuk alamat host. Tiga bit paling signifikan dari oktet urutan tinggi
4. Classless Addressing
sistem berkelas mengalokasikan 50% dari alamt IPv4 yang tersedia ke 128 jaringan Kelas A, 25% dari alamat ke Kelas B dan kemudian Kelas C berbagi 25% sisanya dengan Kelas D dan E. Sistem yang digunakan saat ini disebut sebagai alamat tanpa kelas. Nama formalnya adalah Classless Inter-Domain Routing (CIDR, diucapkan "cider"). Pada tahun 1993, IETF membuat serangkaian standar baru yang memungkinkan penyedia layanan untuk mengalokasikan alamat IPv4 pada batas bit alamat (panjang awalan) alih-alih hanya oleh alamat kelas A, B, atau C. Ini untuk membantu menunda penipisan dan akhirnya kelelahan alamat IPv4.
5. Assignment of IP Addresses
Alamat IPv4 dan IPv6 dikelola oleh Internet Assigned Numbers Authority (IANA) (http://www.iana.org). IANA mengelola dan mengalokasikan blok alamat IP ke Regional Internet Registries (RIR). RIR bertanggung jawab untuk mengalokasikan alamat IP ke ISP yang pada gilirannya menyediakan blok alamat IPv4 ke organisasi dan ISP yang lebih kecil. Organisasi bisa mendapatkan alamat mereka langsung dari RIR yang tunduk pada kebijakan RIR tersebut.
IPv4 NETWORK ADDRESS
IPv4 ISSUES
1. Kebutuhan Untuk IPv6
IPv6 memiliki ruang alamat 128-bit yang lebih besar, menyediakan 340 alamat undecillion. (Itu adalah angka 340, diikuti oleh 36 nol.) IPv4 memiliki maksimum teoritis 4,3 miliar alamat. Alamat privat yang dikombinasikan dengan Network Address Translation (NAT) telah berperan dalam memperlambat menipisnya ruang alamat IPv4. Namun, NAT melanggar banyak aplikasi dan memiliki keterbatasan yang sangat menghambat komunikasi peer-to-peer
Dengan populasi Internet yang meningkat, ruang alamat IPv4 terbatas, masalah dengan NAT dan Internet of Everything, saatnya telah tiba untuk memulai transisi ke IPv6.
2. IPv4 dan IPv6 Koeksistensi
IETF telah membuat berbagai protokol dan alat untuk membantu administrator jaringan memigrasikan jaringan mereka ke IPv6. Teknik migrasi dapat dibagi menjadi tiga kategori:
- Dual stack - tumpukan ganda memungkinkan IPv4 dan IPv6 untuk hidup berdampingan pada segmen jaringan yang sama. Perangkat tumpukan ganda menjalankan tumpukan protokol IPv4 dan IPv6 secara bersamaan.
- Tunneling - tunneling adalah metode pengangkutan paket IPv6 melalui jaringan IPv4. Paket IPv6 dienkapsulasi di dalam paket IPv4, mirip dengan jenis data lainnya.
- Translation - Network Address Translation 64 (NAT64) memungkinkan perangkat berkemampuan IPv6 untuk berkomunikasi dengan perangkat berkemampuan IPv4 menggunakan teknik terjemahan
IPv4 ADDRESSING
1. Representasi Alamat IPv6
Alamat IPv6 memiliki panjang 128 bit dan ditulis sebagai serangkaian nilai heksadesimal. Setiap 4 bit diwakili oleh satu digit heksadesimal; dengan total 32 nilai heksadesimal. Alamat IPv6 tidak peka huruf besar/kecil dan dapat ditulis dalam huruf kecil atau huruf besar.
format yang disukai untuk menulis alamat IPv6 adalah x:x:x:x:x:x:x:x, dengan masing-masing "x" terdiri dari empat nilai heksadesimal. Setiap "x" adalah heksat tunggal, 16 bit atau empat digit heksadesimal. Jika mengacu pada 8 bit alamat IPv4 kita menggunakan istilah oktet. Dalam IPv6, heksat adalah istilah tidak resmi yang digunakan untuk merujuk pada segmen 16 bit atau empat nilai heksadesimal. Setiap "x" adalah heksat tunggal, 16 bit atau empat digit heksadesimal.
2. Rule 1 – Omit Leading 0s
Aturan pertama untuk membantu mengurangi notasi alamat IPv6 adalah menghilangkan 0s (nol) terkemuka di bagian atau hextet 16-bit apa pun. Misalnya:
- 01AB dapat diwakili sebagai 1AB
- 09F0 dapat diwakili sebagai 9F0
- 0A00 dapat diwakili sebagai A00
- 00AB dapat diwakili sebagai AB
Aturan ini hanya berlaku untuk 0s terkemuka, TIDAK untuk membuntuti 0s, jika tidak alamatnya akan ambigu. Angka 1 hingga 8 menunjukkan beberapa contoh bagaimana menghilangkan 0s terkemuka dapat digunakan untuk mengurangi ukuran alamat IPv6.
3. Rule 2 – Omit All 0 Segments
Aturan kedua untuk membantu mengurangi notasi alamat IPv6 adalah bahwa titik dua (::) dapat menggantikan string tunggal yang berseberangan dari satu atau lebih segmen 16-bit (hextets) yang terdiri dari semua 0s.Titik dua (::) hanya dapat digunakan sekali dalam alamat, jika tidak akan ada lebih dari satu alamat yang dihasilkan.
Alamat keliru:
2001:0DB8::ABCD::1234
Kemungkinan perluasan alamat terkompresi ambigu:
- 2001:0DB8::ABCD:0000:0000:1234
- 2001:0DB8::ABCD:0000:0000:0000:1234
- 2001:0DB8:0000:ABCD::1234
- 2001:0DB8:0000:0000:ABCD::1234
TIPE IPv6 ADDRESSES
2. IPv6 Prefix Length
IPv6 menggunakan panjang awalan untuk mewakili bagian awalan alamat. IPv6 tidak menggunakan notasi masker subnet bertitik-desimal. Panjang awalan digunakan untuk menunjukkan bagian jaringan dari alamat IPv6 menggunakan panjang alamat/awalan IPv6.
Panjang awalan dapat berkisar antara 0 hingga 128. Panjang awalan IPv6 yang khas untuk LAN dan sebagian besar jenis jaringan lainnya adalah /64. Ini berarti awalan atau bagian jaringan dari alamat adalah 64 bit panjangnya, meninggalkan 64 bit lain untuk ID antarmuka (bagian host) alamat.
3. Alamat IPv6 Unicast
Mirip dengan IPv4, alamat IPv6 sumber harus merupakan alamat unicast. Alamat IPv6 tujuan dapat berupa alamat unicast atau multicast. Jenis alamat unicast IPv6 yang paling umum adalah :
Unicast global - Alamat unicast global mirip dengan alamat IPv4 publik. Ini adalah alamat yang unik secara global dan dapat routable Internet. Alamat unicast global dapat dikonfigurasi secara statis atau ditetapkan secara dinamis
2. Link local - Alamat lokal tautan digunakan untuk berkomunikasi dengan perangkat lain pada tautan lokal yang sama. Dengan IPv6, tautan istilah mengacu pada subnet.
3. Unique local - Alamat lokal unik digunakan untuk alamat lokal dalam situs atau di antara sejumlah situs yang terbatas. Alamat-alamat ini tidak boleh dapat routable di IPv6 global dan tidak boleh diterjemahkan ke alamat IPv6 global. Alamat lokal unik berada di kisaran FC00::/7 hingga FDFF::/7.
4. IPv6 Link-Local Unicast Addresses
Jika alamat link-local tidak dikonfigurasi secara manual pada antarmuka, perangkat akan secara otomatis membuat sendiri tanpa berkomunikasi dengan server DHCP. Alamat unicast global bukanlah persyaratan. Namun, setiap antarmuka jaringan berkemampuan IPv6 diperlukan untuk memiliki alamat lokal tautan.
Alamat link-local IPv6 berada dalam rentang FE80::/10. /10 menunjukkan bahwa 10 bit pertama adalah 1111 1110 10xx xxxx. Hextet pertama memiliki kisaran 1111 1110 1000 0000 (FE80) hingga 1111 1110 1011 1111 (FEBF).
IPv4 UNICAST ADDRESS
1. Struktur Alamat IPv6 Global Unicast
Alamat unicast global memiliki tiga bagian:
1. Global Routing Prefix - awalan, atau jaringan, bagian dari alamat yang ditetapkan oleh penyedia, seperti ISP, kepada pelanggan atau situs. Biasanya, RIR menetapkan awalan perutean global /48 kepada pelanggan
2. Subnet ID - digunakan oleh organisasi untuk mengidentifikasi subjaringan dalam situsnya. Semakin besar ID subjaringan, semakin banyak subnet yang tersedia.
3. Interface ID - Interface ID digunakan karena satu host mungkin memiliki beberapa antarmuka, masing-masing memiliki satu atau beberapa alamat IPv6. Sangat disarankan bahwa dalam banyak kasus / 64 subnet harus digunakan. Dengan kata lain ID antarmuka 64-bit.
2. Konfigurasi Statis Alamat Unicast Global
Dalam banyak kasus, satu-satunya perbedaan adalah penggunaan IPV6 menggantikan IP dalam perintah.Perintah untuk mengonfigurasi alamat unicast global IPv6 pada antarmuka adalah alamat ipv6 ipv6-address/prefix-length. Konfigurasi contoh menggunakan topologi yang ditunjukkan pada gambar 1 dan subnet IPv6 ini:
- 2001:0DB8:ACAD:0001:/64 (atau 2001:DB8:ACAD:1::/64)
- 2001:0DB8:ACAD:0002:/64 (atau 2001:DB8:ACAD:2::/64)
- 2001:0DB8:ACAD:0003:/64 (atau 2001:DB8:ACAD:3::/64)
Sama seperti IPv4, mengonfigurasi alamat statis pada klien tidak menskalakan ke lingkungan yang lebih besar. Untuk alasan ini, sebagian besar administrator jaringan dalam jaringan IPv6 akan mengaktifkan penugasan dinamis alamat IPv6.
Ada dua cara di mana perangkat dapat memperoleh alamat unicast global IPv6 secara otomatis:
- Konfigurasi Otomatis Alamat Tanpa Status (SLAAC)
- DHCPv6 yang bernegara
3. Dynamic Configuration – SLAAC
Stateless Address Autoconfiguration (SLAAC) adalah metode yang memungkinkan perangkat untuk mendapatkan awalan, panjang awalan, alamat gateway default, dan informasi lain dari router IPv6 tanpa menggunakan server DHCPv6. Menggunakan SLAAC, perangkat mengandalkan pesan ICMPv6 Router Advertisement (RA) router lokal untuk mendapatkan informasi yang diperlukan
Pesan ICMPv6 RA adalah saran untuk perangkat tentang cara mendapatkan alamat unicast global IPv6. Keputusan akhir terserah sistem operasi perangkat. Pesan ICMPv6 RA meliputi:
1. Network prefix and prefix length – Memberi tahu perangkat tempat jaringan tempatnya berada.
2. Default gateway address - Ini adalah alamat link-local IPv6, alamat sumber IPv6 dari pesan RA.
3. DNS addresses and domain name - Alamat server DNS dan nama domain.
Ada tiga opsi untuk pesan RA:
1. Option 1: SLAAC - Secara default, pesan RA menunjukkan bahwa perangkat penerima menggunakan informasi dalam pesan RA untuk membuat alamat unicast global IPv6 sendiri dan untuk semua informasi lainnya. Layanan server DHCPv6 tidak diperlukan.
2. RA Option 2: SLAAC and Stateless DHCPv6 - Dengan opsi ini, pesan RA menyarankan penggunaan perangkat: SLAAC untuk membuat alamat unicast global IPv6 sendiri, Alamat link-local router, alamat IPv6 sumber RA untuk alamat gateway default., Server DHCPv6 tanpa status untuk mendapatkan informasi lain seperti alamat server DNS dan nama domain.
3. RA Option 3: Stateful DHCPv6 - Perangkat dapat secara otomatis menerima informasi alamatnya termasuk alamat unicast global, panjang awalan, dan alamat server DNS menggunakan layanan server DHCPv6 yang stateful. Dengan opsi ini pesan RA menyarankan penggunaan perangkat: Alamat link-local router, alamat IPv6 sumber RA untuk alamat gateway default, Server DHCPv6 yang stateful untuk mendapatkan alamat unicast global, alamat server DNS, nama domain, dan semua informasi lainnya.
4. Proses EUI-64 dan Dihasilkan Secara Acak
EUI-64 Process
IEEE mendefinisikan Extended Unique Identifier (EUI) atau proses EUI-64 yang dimodifikasi. Proses ini menggunakan alamat MAC Ethernet 48-bit klien, dan menyisipkan bit 16 lainnya di tengah alamat MAC 48-bit untuk membuat ID Antarmuka 64-bit Alamat MAC Ethernet biasanya diwakili dalam heksadesimal dan terdiri dari dua bagian:
1. Organizationally Unique Identifier (OUI) – OUI adalah kode vendor 24-bit (6 heksadesimal digit) yang ditetapkan oleh IEEE.
2. Pengidentifikasi Perangkat - Pengidentifikasi perangkat adalah nilai 24-bit (6 digit heksadesimal) yang unik dalam OUI umum.
ID Antarmuka EUI-64 diwakili dalam biner dan terdiri dari tiga bagian:
1. OUI 24-bit dari alamat MAC klien, tetapi bit ke-7 (bit Universal/Lokal (U/L) dibalik. Ini berarti bahwa jika bit ke-7 adalah 0, itu menjadi 1, dan sebaliknya.
2. Nilai FFFE 16-bit yang disisipkan (dalam heksadesimal).
3. Pengidentifikasi Perangkat 24-bit dari alamat MAC klien.
5. Dynamic Link-Local Addresses
Semua perangkat IPv6 harus memiliki alamat lokal tautan IPv6. Alamat link-local dapat dibuat secara dinamis atau dikonfigurasi secara manual sebagai alamat link-local statis Secara default, router Cisco IOS menggunakan EUI-64 untuk menghasilkan ID Antarmuka untuk semua alamat link-local pada antarmuka IPv6. kelemahan untuk menggunakan alamat link-local yang ditetapkan secara dinamis adalah ID antarmukanya yang panjang, yang membuatnya sulit untuk mengidentifikasi dan mengingat alamat yang ditetapkan.
6. Static Link-Local Addresses
Biasanya, hanya perlu membuat alamat lokal tautan yang dapat dikenali pada router. Ini bermanfaat karena router link-alamat lokal digunakan sebagai alamat gateway default dan dalam perutean pesan iklan.

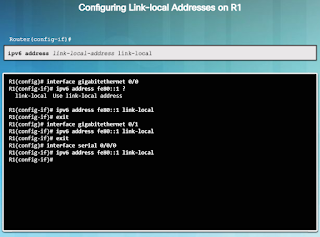

Alamat link-local dapat dikonfigurasi secara manual menggunakan perintah antarmuka yang sama yang digunakan untuk membuat alamat unicast global IPv6. Ketika alamat dimulai dengan hextet ini dalam kisaran FE80 hingga FEBF, parameter link-local harus mengikuti alamat.
7. Memverifikasi Konfigurasi Alamat IPv6
EUI-64 menggunakan alamat MAC ini untuk menghasilkan ID Antarmuka untuk alamat link-local. Selain itu, perintah singkat antarmuka IPV6 menampilkan output yang disingkat untuk masing-masing antarmuka. Output [up/up] pada baris yang sama dengan antarmuka menunjukkan status antarmuka Layer 1/Layer 2. Ini sama dengan kolom Status dan Protokol dalam perintah IPv4 yang setara. Alamat kedua untuk setiap antarmuka adalah alamat unicast global yang dikonfigurasi. Alamat pertama, yang dimulai dengan FE80, adalah alamat unicast link-local untuk antarmuka. Ingat bahwa alamat link-local secara otomatis ditambahkan ke antarmuka ketika alamat unicast global ditetapkan
IPv4 MULTICAST ADDRESSES
1. Alamat Multicast IPv6 yang Ditetapkan
Alamat multicast digunakan untuk mengirim satu paket ke satu tujuan atau lebih (grup multicast). Alamat multicast IPv6 memiliki awalan FF00::/8. Ada 3 jenis alamat multicast IPv6:
1. Assigned multicast
2. Solicited node multicast
3. Assigned Multicast
Dua grup multicast umum yang ditetapkan IPv6 meliputi:
1. FF02::1 All-nodes multicast group – Ini adalah grup multicast yang bergabung dengan semua perangkat berkemampuan IPv6. Paket yang dikirim ke grup ini diterima dan diproses oleh semua antarmuka IPv6 pada tautan atau jaringan.
2. FF02::2 All-routers multicast group – Ini adalah grup multicast yang bergabung dengan semua router IPv6. Router menjadi anggota grup ini ketika diaktifkan sebagai router IPv6 dengan perintah konfigurasi global ipv6 unicast-routing
2. Alamat Multicast Solicited-Node IPv6
Keuntungan dari alamat multicast node yang diminta adalah bahwa itu dipetakan ke alamat multicast Ethernet khusus. Hal ini memungkinkan Ethernet NIC untuk memfilter bingkai dengan memeriksa alamat MAC tujuan tanpa mengirimkannya ke proses IPv6 untuk melihat apakah perangkat adalah target yang dimaksudkan dari paket IPv6.
VERIFIKASI KONEKSIVITY
ICMP
1. ICMPv4 dan ICMPv6
Pesan-pesan ini dikirim menggunakan layanan ICMP. Tujuan pesan-pesan ini adalah untuk memberikan umpan balik tentang masalah yang terkait dengan pemrosesan paket IP dalam kondisi tertentu. Pesan ICMP yang umum untuk ICMPv4 dan ICMPv6 meliputi:
1. Host confirmation
2. Destination or Service Unreachable
3. Time exceeded
4. Route redirection
- Host Confirmation - Pesan Gema ICMP dapat digunakan untuk menentukan apakah host beroperasi Penggunaan pesan ICMP Echo ini adalah dasar dari utilitas ping.
- Destination or Service Unreachable - Ketika host atau gateway menerima paket yang tidak dapat dikirim, host atau gateway dapat menggunakan pesan Tujuan ICMP Yang tidak dapat dijangkau untuk memberi tahu sumber bahwa tujuan atau layanan tidak dapat dijangkau. Beberapa kode Tujuan yang Tidak Dapat Dijangkau untuk ICMPv4 adalah:
- 0 - Net unreachable
- 1 - Host unreachable
- 2 - Protocol unreachable
- 3 - Port unreachable
2. Ajakan Router ICMPv6 dan Pesan Iklan Router
ICMPv6 menyertakan empat protokol baru sebagai bagian dari Neighbor Discovery Protocol (ND atau NDP).
Pesan antara router IPv6 dan perangkat IPv6:
1. Messaging between IPv6 devices:
2. Neighbor Solicitation (NS) message
3. Neighbor Advertisement (NA) message
Pesan Ajakan Tetangga dan Iklan Tetangga digunakan untuk resolusi Alamat dan Deteksi Alamat Duplikat (DAD).
- Address Resolution - digunakan saat perangkat di LAN mengetahui alamat unicast IPv6 tujuan tetapi tidak tahu alamat MAC Ethernet-nya. Pesan akan menyertakan alamat IPv6 yang diketahui (ditargetkan). Perangkat yang memiliki alamat IPv6 yang ditargetkan akan merespons dengan pesan NA yang berisi alamat MAC Ethernet-nya.
- Duplicate Address Detection - Ketika perangkat diberi alamat unicast global atau unicast lokal tautan, disarankan agar DAD dilakukan pada alamat untuk memastikan bahwa perangkat tersebut unik Pesan NA ini akan memberi tahu perangkat pengirim bahwa alamat sedang digunakan.
TES dan VERIFIKASI
1. Ping - Menguji Tumpukan Lokal
Ping adalah utilitas pengujian yang menggunakan permintaan gema ICMP dan pesan balasan gema untuk menguji konektivitas antar host. Untuk menguji konektivitas ke host lain di jaringan, permintaan gema dikirim ke alamat host menggunakan perintah ping. Jika balasan tidak diterima dalam waktu habis, ping menyediakan pesan yang menunjukkan bahwa respons tidak diterima.
Pinging the Local Loopback - Satu kasus adalah untuk menguji konfigurasi internal IPv4 atau IPv6 pada host lokal. Untuk melakukan pengujian ini, kami melakukan ping alamat loopback lokal 127.0.0.1 untuk IPv4 (:1 untuk IPv6).
2. Ping – Menguji Konektivitas ke LAN Lokal
Anda juga dapat menggunakan ping untuk menguji kemampuan host untuk berkomunikasi di jaringan lokal. Ini umumnya dilakukan dengan ping alamat IP gateway host. Ping ke gateway menunjukkan bahwa host dan antarmuka router yang berfungsi sebagai gateway keduanya beroperasi di jaringan lokal. Untuk pengujian ini, alamat gateway paling sering digunakan karena router biasanya selalu beroperasi
3. Ping – Menguji Konektivitas ke Remote
Ping juga dapat digunakan untuk menguji kemampuan host lokal untuk berkomunikasi di internetwork. Jika ping ini berhasil, pengoperasian sepotong besar internetwork dapat diverifikasi. Ping yang sukses di internetwork mengkonfirmasi komunikasi di jaringan lokal, pengoperasian router yang berfungsi sebagai gateway, dan pengoperasian semua router lain yang mungkin berada di jalur antara jaringan lokal dan jaringan host jarak jauh
4. Traceroute - Menguji Jalur
Ping digunakan untuk menguji konektivitas antara dua host tetapi tidak memberikan informasi tentang detail perangkat antara host. Traceroute (tracert) adalah utilitas yang menghasilkan daftar hop yang berhasil dicapai di sepanjang jalur.
- Round Trip Time (RTT) - adalah waktu yang dibutuhkan paket untuk mencapai host jarak jauh dan untuk respons dari tuan rumah untuk kembali. Tanda bintang (*) digunakan untuk menunjukkan paket yang hilang atau tidak disederhanakan.
- IPv4 TTL and IPv6 Hop Limit - Traceroute menggunakan fungsi bidang TTL di IPv4 dan bidang Hop Limit di IPv6 di header Layer 3, bersama dengan pesan melebihi waktu ICMP.
